　　項目名稱：濟南藝術學校海綿城市項目改造設計

　　項目詳細地址：山東省濟南市城中區舜耕路68號

　　竣工時間：2017年3月

　　業主單位：濟南市泉玉公司

　　設計單位：濟南市市政工程設計研究院（集團）有限責任公司

　　主設計師：楊海威

項目概述

　　濟南藝術學校位于濟南市市中區舜耕路附近，地理位置優越，本次濟南藝術學校海綿改造屬于濟南市首批建筑小區改造，通過相關設施的處理，使校園內雨水達到有效的使用、利用。

　　濟南藝術學校校園總體地勢南高北低，現狀除主入口廣場與生態園區域外，其余區域都有現狀雨水管網，主入口廣場雨水通過地表徑流直接排入舜耕路，操場雨水經收集后，排入生態園，溢流入舜耕路，其余路段雨水通過現狀雨水管網，排入市政管網中。小區主要存在以下幾個問題：

　　1.不滿足海綿城市源頭減排的方針，學校內鋪裝全部為不透水鋪裝、面積過大，增加了雨水徑流量，雨水排至舜耕路流入市政管網。

　　2.綠化邊界多為立沿石，雨水不能流入綠地中；現狀綠化效果較差，喬木長勢較弱，綠化沒有形成種植層次；。

　　3. 主教學樓前廣場無綠化，夏天西曬嚴重，行人無遮陰場地； 廣場所用瓷磚材質不防滑，在雨雪天氣下，有安全隱患；廣場鋪裝色彩與建筑色彩不協調，視覺效果差。

　　4.學校東側山體裸露，暴雨等天氣存在滑坡危險，有安全隱患。

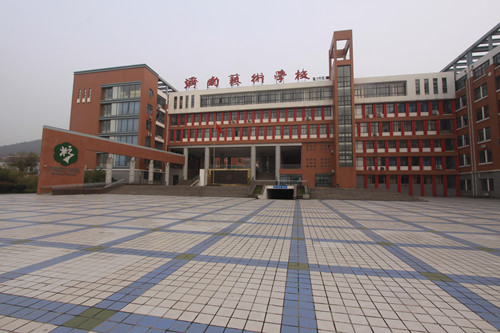

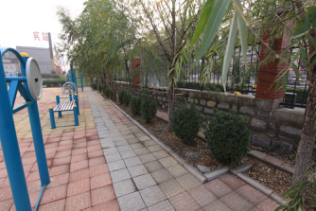

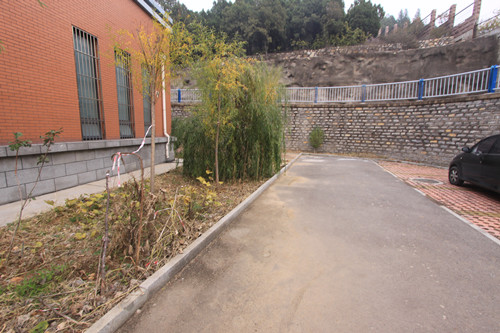

▲改造前狀況

▲改造前狀況

▲改造前狀況

　　改造目標：

　　1.年徑流控制率及水量：

　　結合濟南市海綿城市建設試點城市實施方案、增滲保泉、源頭減排等三方面內容，確定小區年徑流總量控制率定為85%，對應設計降雨量為41.3mm，綜合雨量徑流系數為0.57 ，目標調蓄容積883.37m³。

　　2.更換入口主廣場等鋪裝為透水鋪裝，消除雨雪天氣安全隱患；通過工程手段治理裸露巖石，消除安全隱患。3、通過綠化補植，提升綠化的景觀效果

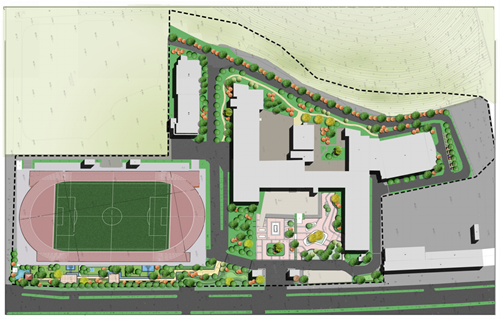

▲總平面圖

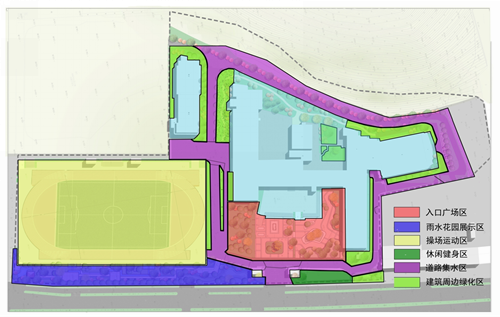

▲功能分區圖

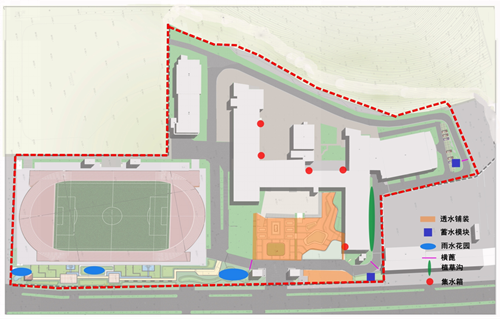

▲海綿設施分布圖

　　分區設計

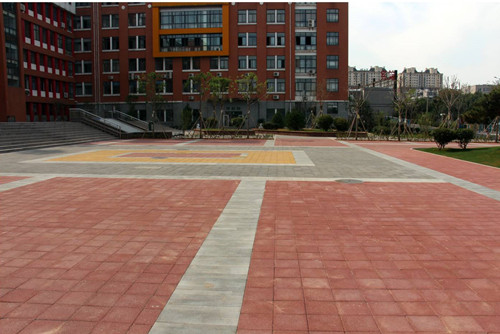

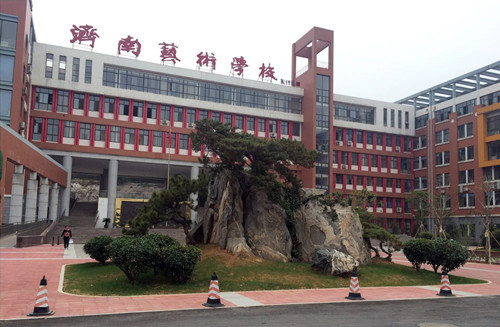

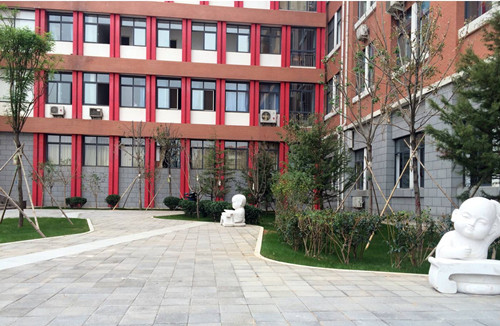

　　入口廣場

　　入口廣場是藝術學校最重要的景觀節點，是學校的門戶與形象展示中心。針對現狀廣場鋪裝面積過大、無綠化等問題，本次方案統一改造，將入口廣場分為形象展示與休閑游憩兩個大的功能區域。形象展示區域以中軸對稱的形式展開，通過軸線式的布置，將入口廣場開敞、大氣的形象展示給大家，并與建筑空間相呼應。休閑游憩區域采用簡潔自然的布置手法，將原有鋪裝改為綠地，通過綠地進行空間的劃分，形成休閑空間。

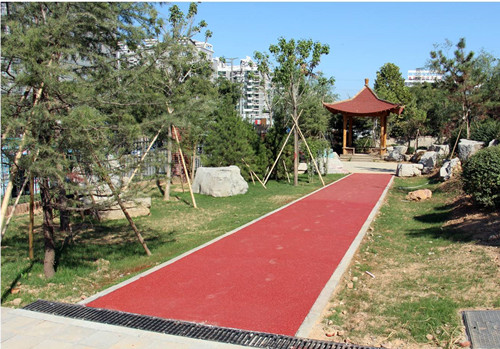

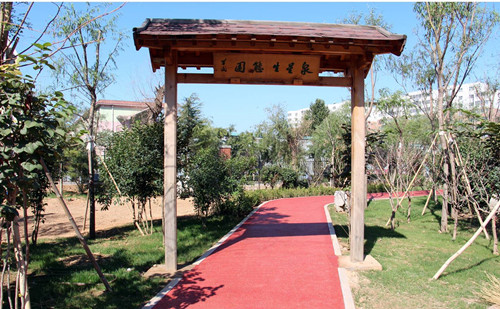

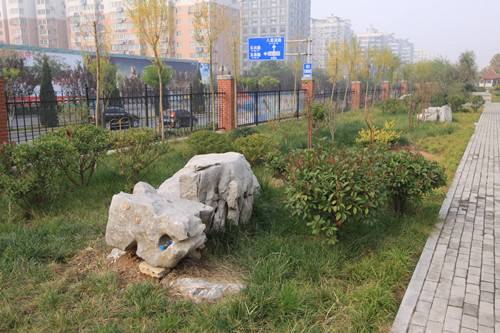

　　生態園

　　雨水科普展示園以雨水的綜合利用為設計理念，運用景觀化處理手段，將雨水收集、凈化、下滲、存儲、回用等過程，展示給大家。建成后將成為濟南首個雨水展示花園，具有科普展示等多重功能。同時通過綠化補植與新材料使用，讓雨水設施重新煥發生機與活力，打造一個充滿藝術氣息的“雨水銀行”。

　　設計完成后，雨水花園不僅有實實在在的雨水調蓄功能外，更賦予了較高的觀賞價值，使之成為解決城市雨洪問題、構建海綿城市的基本單元。

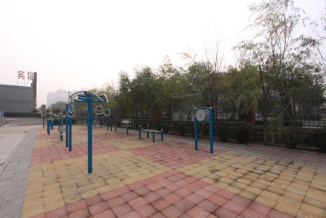

　　健身廣場

　　將現有鋪裝換為透水混凝土磚，在可更改區域適當增加綠化范圍。現狀綠化做下凹處理。

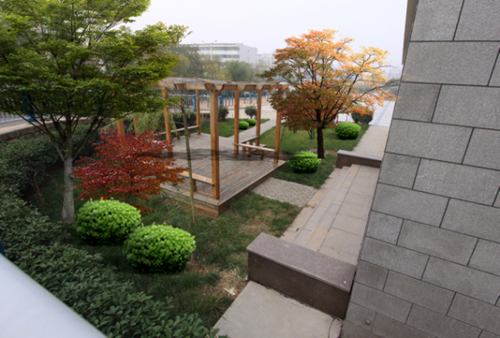

　　拐角休閑亭

　　現狀亭處區域，綠地做下凹式處理，設雨水花園，收集屋面雨水，補植大樹，豐富綠化空間層次。

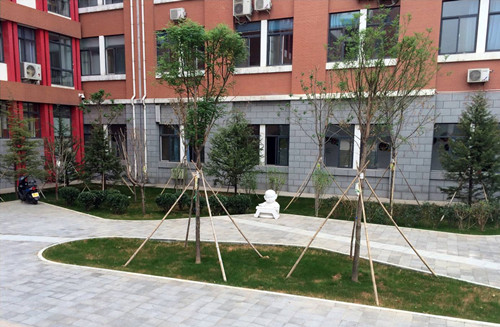

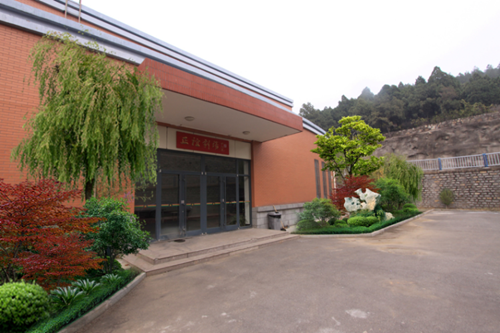

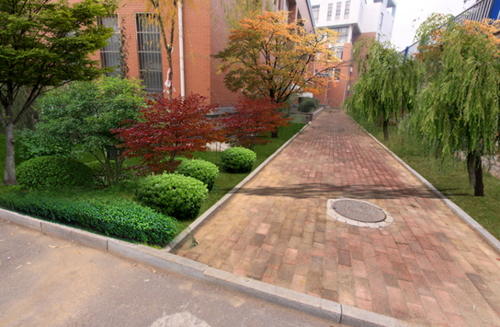

　　建筑周邊綠化

　　將現狀綠化兩側立沿石局部改為平沿石，綠地做下凹式處理。現狀停車場改為透水停車場。綠地做下凹式處理，重新補植綠化，形成層次空間。沿地勢設置阻水陡坎，重新補植植物，形成滲透空間。
